(19)國家知識產權局
(12)發明專利申請
(10)申請公布號CN 115036602 A
(43)申請公布日2022.09.09
(21)申請?zhí)?02210594861.1
(22)申請日2022.05.27
(71)申請人吳雄偉
地址410125湖南省長沙市芙蓉區農大路1號湖南農業大學十五教417
(72)發明人吳雄偉
(74)專利代理機構 北京知元同創知識產權代理事務所(普通合伙)11535專利代理師謝怡婷
(51)Int.Cl.
HO1M 10/54(2006.01)
(54)發明名稱
一種廢舊鋰離子電池電解液的回收方法及回收系統
(57)摘要
本發明公開了一種廢舊鋰離子電池電解液回收方法及回收系統，所述方法包括：在惰性氛圍下，在電芯上開設開孔，抽出電解液，使電芯內部為負壓，再注入洗脫溶劑，一段時間后，抽取洗脫液，回收電解液。本發明提供的廢舊鋰離子電池電解液的回收方法和回收系統，無需拆解電池，無電解液溶劑揮發，安全環保，且電解液洗脫率最高可以達到97%。電池拆解破碎前，進行電解液洗脫回收，有利于提高后段電池帶電拆解破碎的安全性，減少溶劑揮發和HF、PF?等污染物的產生，降低污染處理成本。
權利要求書1頁  說明書4頁  附圖1頁
電芯
打孔系統
洗脫罐
真空系統
注液系統
CN 115036602 A
CN 115036602 A
權  利  要  求  書
1.一種廢舊鋰離子電池電解液的回收方法，其特征在于，所述方法包括：
在惰性氛圍下，在電芯上開設開孔，抽出電解液，使電芯內部為負壓，再注入洗脫溶劑，一段時間后，抽取洗脫液，回收電解液。
2.根據權利要求1所述的方法，其特征在于，惰性氛圍下，水含量控制1000ppm以內。
3.根據權利要求1所述的方法，其特征在于，所述方法中，所述開孔為注液孔，或者在電芯注液孔上開設開孔，或者從電芯的兩側開設開孔。
4.根據權利要求1所述的方法，其特征在于，所述負壓為-500～0kPa。
5.根據權利要求1所述的方法，其特征在于，所述洗脫溶劑包括碳酸乙烯酯、碳酸丙烯酯、碳酸二甲酯、碳酸二乙酯、碳酸甲乙酯、碳酸甲丙酯、碳酸異丙酯中的至少一種。
6.根據權利要求1所述的方法，其特征在于，所述一段時間為1～60min。
7.根據權利要求1所述的方法，其特征在于，所述洗脫液包括洗脫溶劑和電解液。
8.根據權利要求1-7任一項所述的方法，其特征在于，用于所述廢舊鋰離子電池電解液的回收方法的回收系統，所述回收系統包括打孔系統、真空系統和注液系統；
所述打孔系統用于在電芯上開設開孔；所述真空系統用于抽取電解液和/或洗脫溶劑；所述注液系統用于注入洗脫溶劑。
9.根據權利要求8所述的方法，其特征在于，所述回收系統還包括洗脫罐，用于回收洗脫液。
說  明  書
一種廢舊鋰離子電池電解液的回收方法及回收系統
技術領域
[0001]  本發明涉及廢舊鋰電池回收技術領域，尤其涉及一種廢舊鋰離子電池電解液的回收方法及回收系統。
背景技術
[0002]  鋰離子電池被廣泛應用于數碼、無人機、二輪車、電動汽車等領域。退役電池回收兼具環保和經濟性，有著保障我國資源安全的重要意義。
[0003]  鋰離子電池的主要構成包括正極、負極、集流體、隔膜、電解液、外殼，鋰離子電池組分中許多都是值得回收的有價成分，目前對外殼、正極材料、負極材料、集流體的回收在國內外都有了一定的研究，該類材料的回收方法相對簡單環保安全，回收的過程也多種多樣，但對于電解液部分，由于其組分復雜，回收的方法比較有限。鋰離子電池的電解液具有一定的揮發性，并且在電池的回收拆解過程中，暴露在空氣中的電解質鹽六氟磷酸鋰分解產生的HF,PF;等氣體對人體和環境具有危害性。而目前針對廢舊電池中的電解液大多數都是采用直接進行火法處理的方式，沒有進行有效的回收再利用。
[0004]  現有技術中對廢舊鋰電池電解液的回收方法大致有以下幾種，如專利CN104600392A公開了一種廢舊鋰離子電池電解液回收方法，其將電池拆解后的電芯進行離心，固液分離，然后再利用有機溶劑洗滌，采用有機溶劑萃取的方式將鋰鹽從正負極活性材料中溶解出來。專利CN110203949A公開了采用減壓蒸餾的方法，將廢舊電解液進行減壓蒸餾，逐一分離各個組分，從而達到回收電解液的方法。但無論是離心洗滌還是減壓蒸餾，都會涉及到回收率低和能量輸入的問題。此外，專利CN109037828A公開了采用超臨界二氧化碳配合夾帶劑對電芯進行“洗滌”,利用超臨界二氧化碳的溶解和分離特性，通過調整溫度和壓力，將電解液和鋰鹽分步回收，此種回收方式，簡單且高效，同時會避免由于高溫引起電解液溶劑的揮發和電解質的分解，然而該種方式引入了新的雜質夾帶劑，使得后續去除難度增大，影響產品質量。
發明內容
[0005]  為了改善上述技術問題，本發提供一種廢舊鋰離子電池電解液的回收方法和回收系統，本發明方法能夠通過簡單的工藝回收電解液，且各步驟操作簡捷，合理易行，成本低廉，環境友好，能夠工業化。
[0006]  本發明的技術方案如下：
[0007]  一種廢舊鋰離子電池電解液的回收方法，所述方法包括：
[0008]  在惰性氛圍下，在電芯上開設開孔，抽出電解液，使電芯內部為負壓，再注入洗脫溶劑，一段時間后，抽取洗脫液，回收電解液。
[0009]  根據本發明，所述惰性氛圍例如為氮氣、氖氣、二氧化碳或氬氣等。
[0010]  根據本發明，惰性氛圍下，水含量控制1000ppm以內。
[0011]  根據本發明，所述方法中，所述開孔可以為注液孔，或者可以在電芯注液孔上開設開孔，或者從電芯的兩側開設開孔，從開孔處抽出電解液或注入洗脫溶劑。例如從電芯頂蓋注液孔上開設開孔。示例性地，可以將鋰離子電池倒置固定在電解液回收裝置上，再在電芯注液孔上開設開孔。再例如，從電芯的兩側開設兩個開孔。
[0012]  優選地，開孔的直徑不超過注液孔的直徑。
[0013]  根據本發明，所述負壓為-500～0kPa,優選為-200～-50kPa。
[0014]  根據本發明，所述洗脫溶劑包括碳酸乙烯酯、碳酸丙烯酯、碳酸二甲酯(DMC)、碳酸二乙酯、碳酸甲乙酯(EMC)、碳酸甲丙酯、碳酸異丙酯中的至少一種。
[0015]  根據本發明，所述一段時間為1-60min,優選2-10min。優選地，可以為靜置一段時間。
[0016]  根據本發明，所述洗脫液包括洗脫溶劑和電解液。
[0017]  根據本發明，以注入洗脫溶劑和抽出洗脫液為一個循環，可以重復多個循環；對重復的次數不作特別限定，以使電解液洗脫完全即可；示例性地，循環的次數為1-20次。[0018]  根據本發明，將得到的洗脫液回收進洗脫罐中。
[0019]  本發明中，對電解液的種類不作特別限定，所述電解液為本領域常規電解液。
[0020]  根據本發明，一種用于所述廢舊鋰離子電池電解液的回收方法的回收系統，所述回收系統包括打孔系統、真空系統和注液系統；
[0021]  所述打孔系統用于在電芯上開設開孔；
[0022]  所述真空系統用于抽取電解液和/或洗脫溶劑；
[0023]  所述注液系統用于注入洗脫溶劑。
[0024]  根據本發明，所述回收系統還包括洗脫罐，用于回收洗脫液。
[0025]  作為本發明示例性地實施方案，所述廢舊鋰離子電池電解液的回收方法具體包括以下步驟：
[0026]   (1)在惰性氣體下，水含量為1000ppm以內，將鋰電池倒置固定在電解液回收裝置上，通過打孔系統，在電芯頂蓋注液孔處開設開孔，所述開孔的直徑不超過注液孔的直徑；
[0027]   (2)通過真空系統，抽出電解液，使電芯內部為負壓，再通過注液系統，注滿洗脫溶劑；
[0028]   (3)靜置一段時間后，通過真空系統將洗脫液抽取出來，洗脫液進入洗脫罐中；
[0029]   (4)再進行抽負壓，注入洗脫劑，并抽出洗脫液，反復幾次，電解液洗脫出來，回收電解液。
[0030]  本發明的有益效果：
[0031]  本發明提供的廢舊鋰離子電池電解液的回收方法和回收系統，無需拆解電池，無電解液溶劑揮發，安全環保，且電解液洗脫率最高可以達到97%。電池拆解破碎前，進行電解液洗脫回收，有利于提高后段電池帶電拆解破碎的安全性，減少溶劑揮發和HF、PF。等污染物的產生，降低污染處理成本。
附圖說明

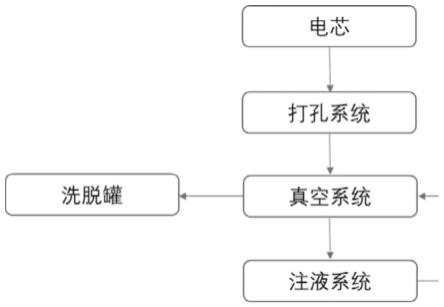

[0032]  圖1是本發明的廢舊鋰離子電池電解液的回收系統示意圖。

具體實施方式
[0033]  下文將結合具體實施例對本發明的技術方案做更進一步的詳細說明。應當理解，
下列實施例僅為示例性地說明和解釋本發明，而不應被解釋為對本發明保護范圍的限制。
凡基于本發明上述內容所實現的技術均涵蓋在本發明旨在保護的范圍內。
